E Ink Active Matrix E-Paper Display
Das heutige Unternehmen E Ink Corporation wurde 1997 aus dem M.I.T. Media Lab und Prime View International ausgegründet, um elektronische Tinte und EPD-Technologie zu kommerzialisieren. Prime View, 1992 als erstes TFT-LCD-Unternehmen für hochwertige kleine bis mittlere TFT-LCDs in Taiwan gegründet, erwarb im Jahr 2009 die Ausgründung, um sich in die EPD-Lieferkette weiter zu integrieren und diese auszubauen.
Seit 2014 agiert BECK als Vertriebspartner von E Ink Corporation auf dem europäischen Markt. Dadurch erhalten Kunden Zugriff auf die einzigartige E-Paper-Technologie und Services rund um die EPD von BECK: Treiberplatinen, Kabel, Softwareunterstützung für die Kommunikation mit Host-PCs, optisches Bonden und Frontlichtkombinationen runden die große Auswahl an angebotenen E-Paper-Panels ab.
| Size (cm) |
Size (inch) |
Part Number | Model Name | Structure | Resolution (H*V) |
Active Area (H*V, mm) |
Outline Dimensions (mm) |
Backplane | Total Thickness (mm) |
Grey Level | Interface | Remark | Image |  Brief Technical Specification |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.39 | 0.94 | ET009TT2 | VB3300-OJB | EPD (round w/hole) | 240*240 | 24.00*24.00 | 30.43*27.8 | Mobius | 0.54 | 4 | SPI | Noch kein Bild | Download | |
| 2.79 | 1.10 | ET011TT2 | ET011TT2 | EPD (round) | 240*240 | 27.96*27.96 | 34.6*31.8 | Mobius | 0.54 | 4 | SPI | Bild anzeigen | Download | |
| 2.79 | 1.10 | ET011TT5 | VB3300-AAA | EPD (round w/hole) | 240*240 | 27.96*27.96 | 34.6*31.8 | Mobius | 0.54 | 4 | SPI | Noch kein Bild | Download | |
| 2.79 | 1.10 | ET011TT6 | VB3300-AAB | EPD (round) | 240*240 | 27.96*27.96 | 34.6*31.8 | Mobius | 0.54 | 4 | SPI | Successor of ET011TT2 | Noch kein Bild | Download |
| 2.79 | 1.10 | ET011TJ2 | ET011TJ2 | EPD (round w/hole) + FL | 240*240 | 27.96*27.96 | 34.6*31.8 | Mobius | 1.186 | 4 | SPI | Noch kein Bild | Download | |

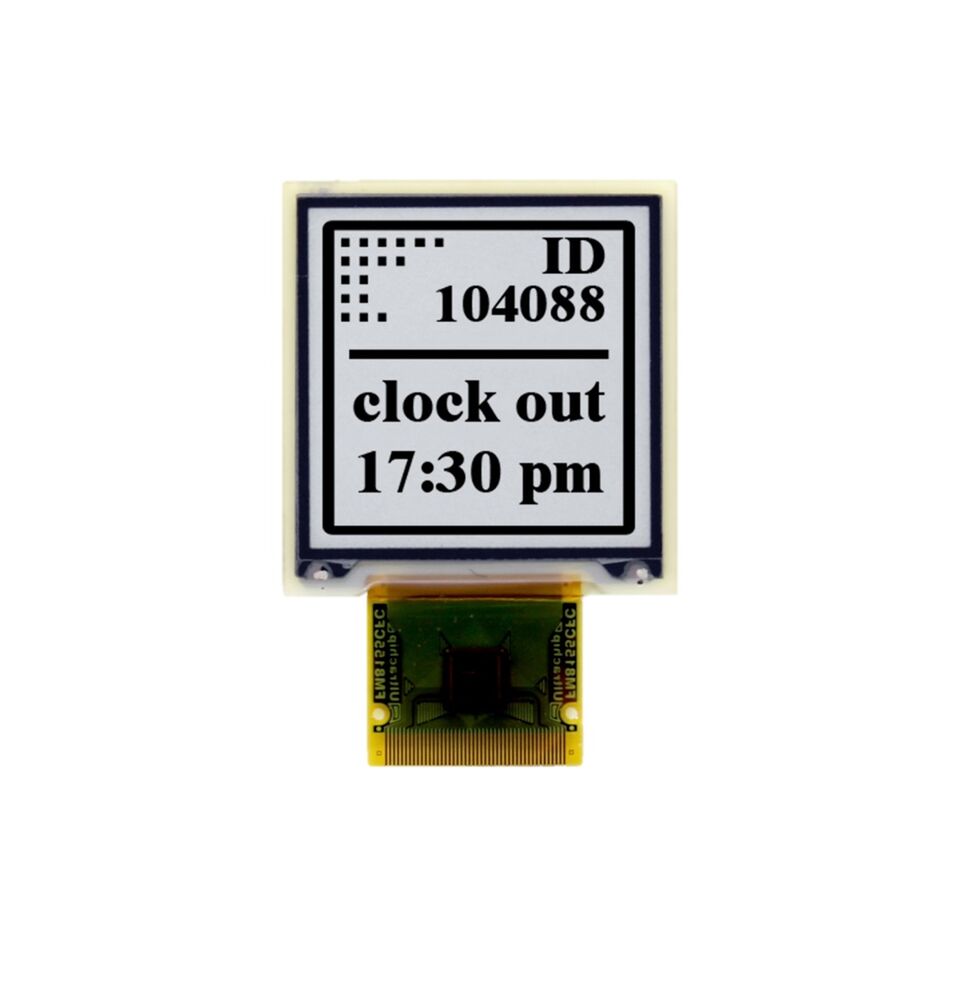

| 3.30 | 1.30 | ET013TT1 | ET013TT1 | EPD | 256*256 | 23.296*23.296 | 28.4*27.1 | Mobius | 0.4 | B/W | SPI | Bild anzeigen | Download | |
| 3.63 | 1.43 | ET014TT1 | ET014TT1 | EPD | 296*128 | 14.464*33.448 | 18.3*42.7 | Mobius | 0.607 | 4 | SPI | Bild anzeigen | Download | |
| 3.63 | 1.43 | ET014TT6 | ET014TT6 | EPD | 128*296 | 14.464*33.448 | 18.3*42.7 | Mobius | 0.4 | B/W | SPI | Bild anzeigen | Download | |
| 3.78 | 1.49 | EL015TR1 | EA2220-AEA | EPD | 160*160 | 26.72*26.72 | 31.3*36.3 | Glass | 0.85 | B/W/R | SPI | Noch kein Bild | Download | |
| 4.16 | 1.64 | EL016TS1 | EB2000-AFA | EPD | 168*168 | 29.568*29.568 | 45.5*36.4 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 5.41 | 2.13 | EL021TC1 | VC2207-BAA | EPD | 250*122 | 48.55*23.70 | 59.2*29.2 | Glass | 0.93 | B/W | SPI | Noch kein Bild | Download | |
| 5.41 | 2.13 | EL021TR1 | EA2220-BAA | EPD | 250*122 | 48.55*23.70 | 59.2*29.2 | Glass | 0.91 | B/W/R | SPI | Noch kein Bild | Download | |
| 5.99 | 2.36 | EL024TS1 | EB2000-BDA | EPD | 296*168 | 59.096*29.568 | 68.1*37.9 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 5.99 | 2.36 | EL024TS2 | EB2000-BDB | EPD | 296*168 | 59.096*29.568 | 68.1*37.9 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 5.99 | 2.36 | EL024TS3 | EB2000-BDC | EPD | 296*168 | 59.096*29.568 | 68.1*37.9 | Glass | 0.85 | B/W/R/Y/O | SPI | Noch kein Bild | Download | |
| 5.99 | 2.36 | EL024TS4 | EB2000-BDD | EPD | 296*168 | 59.096*29.568 | 68.1*37.9 | Glass | 0.85 | B/W/R/Y/O | SPI | Noch kein Bild | Download | |
| 5.99 | 2.36 | EL024TS5 | EB2000-BDE | EPD | 296*168 | 59.096*29.568 | 68.1*37.9 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 5.99 | 2.36 | EL024TS6 | EB2000-BDF | EPD | 296*168 | 59.096*29.568 | 68.1*37.9 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 6.76 | 2.66 | EL026TR3 | EA2220-BFC | EPD | 296*152 | 60.09*30.70 | 71.82*36.30 | Glass | 0.97 | B/W/R | SPI | Noch kein Bild | Download | |
| 7.21 | 2.84 | ED028TC1 | VF1148-BHA | EPD | 480*600 | 45.12*56.40 | 49.42*67.70 | Glass | 0.776 | 16 | SPI | Noch kein Bild | Download | |
| 7.21 | 2.84 | EC028TC1 | SC1452-BHA | EPD | 480*600 | 45.12*56.40 | 49.42*67.70 | Glass | 0.736 | Color | SPI | Design for batter image quality | Noch kein Bild | Download |
| 7.21 | 2.84 | EC028TC2 | SC1452-BHB | EPD | 480*600 | 45.12*56.40 | 49.42*67.70 | Glass | 0.736 | Color | SPI | Design for better texture quality | Noch kein Bild | Download |
| 7.37 | 2.90 | ED029TC1 | VC2207-BJA | EPD | 296*128 | 66.90*29.06 | 79.0*36.7 | Glass | 1.15 | B/W | SPI | Bild anzeigen | Download | |
| 7.37 | 2.90 | ED029TC6 | VB3300-BJB | EPD | 296*128 | 66.9*29.1 | 79.0*36.7 | Glass | 1.07 | B/W | SPI | WTWF model, replace ED029TC5 | Noch kein Bild | Download |
| 7.37 | 2.90 | ED029TC7 | VB3300-BJC | EPD | 296*128 | 66.9*29.06 | 79.0*36.7 | Glass | 1.07 | B/W | SPI | WF 0~50°C, support NFC driving | Noch kein Bild | Download |
| 7.37 | 2.90 | EL029TC1 | VG1942-BJA | EPD | 296*128 | 66.90*29.06 | 79.0*36.7 | Glass | 1.15 | B/W | SPI | Bild anzeigen | Download | |
| 7.37 | 2.90 | EL029TC2 | LV1932-BJA | EPD | 296*128 | 66.90*29.06 | 79.0*36.7 | Glass | 1.13 | B/W | SPI | Noch kein Bild | Download | |
| 7.37 | 2.90 | EL029TR2 | EA2220-BJB | EPD | 296*128 | 66.90*29.06 | 79.0*36.7 | Glass | 0.91 | B/W/R | SPI | Noch kein Bild | Download | |
| 7.37 | 2.90 | EL029TR3 | EA2220-BJC | EPD | 296*128 | 66.90*29.06 | 79.0*36.7 | Glass | 0.91 | B/W/R | SPI | Noch kein Bild | Download | |
| 7.37 | 2.90 | EL029TS3 | EB2000-BJC | EPD | 296*128 | 66.9*29.06 | 79.0*36.7 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 7.39 | 2.91 | ET029TC1 | VC2207-BJB | EPD | 300*200 | 61.5*41.0 | 80.22*50.22 | Mobius | 0.621 | B/W | SPI | Bild anzeigen | Download | |
| 7.62 | 3.00 | EL030TS1 | EB2000-COA | EPD | 400*168 | 70.4*29.568 | 86.4*39.2 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 9.37 | 3.69 | ED037TC1 | VB3300-CGA | EPD | 280*480 | 47.32*81.12 | 54.9*93.3 | Glass | 0.78 | 4 | SPI | Noch kein Bild | Download | |
| 9.37 | 3.69 | ED037TC3 | VD1405-CGA | EPD | 280*480 | 47.32*81.12 | 54.9*93.3 | Glass | 0.76 | B/W | SPI | Noch kein Bild | Download | |
| 10.19 | 4.01 | AC040TC1 | AB1024-DOA | EPD | 640*400 | 86.4*54.0 | 96.80*68.70 | Glass | 0.91 | K/W/R/Y/G/B/O | SPI | Noch kein Bild | Download | |
| 10.19 | 4.01 | AC040TC2 | AB1024-DOC | EPD | 400*600 | 56.4*84.6 | 66.0*99.0 | Glass | 0.87 | K/W/R/Y/G/B/O | SPI | Portrait mode | Noch kein Bild | Download |
| 10.19 | 4.01 | ED040TC1 | VB3300-DOA | EPD | 640*400 | 86.4*54.0 | 96.80*68.70 | Glass | 0.781 | B/W | SPI | WTWF model | Noch kein Bild | Download |
| 10.92 | 4.30 | ED043WC3 | VA3200-DCA | EPD | 800*480 | 56.16*93.60 | 62.4 *106.4 | Glass | 0.812 | 16 | TTL | Bild anzeigen | Download | |
| 10.92 | 4.30 | ED043WC5 | VD1405-DCA | EPD | 800*480 | 93.6*56.16 | 106.4*62.4 | Glass | 0.81 | 16 | SPI | Noch kein Bild | Download | |
| 11.10 | 4.37 | EL044TS1 | EB2000-DDA | EPD | 512*368 | 90.11*64.77 | 99.5*79.5 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 13.13 | 5.17 | ED052TC4 | VB3300-EBA | EPD | 1280*720 | 64.44*114.56 | 69.14*124.59 | Glass | 0.68 | 16 | TTL | Noch kein Bild | Download | |
| 14.35 | 5.65 | EL057TR6 | EA2220-EGM | EPD | 600*448 | 114.9*85.8 | 125.4*99.5 | Glass | 0.85 | B/W/R | SPI | To replace EL057TR3 | Noch kein Bild | Download |
| 14.35 | 5.65 | EL057TY6 | EA2220-EGO | EPD | 600*448 | 114.9*85.8 | 125.4*99.5 | Glass | 0.85 | B/W/Y | SPI | To replace EL057TY5 | Noch kein Bild | Download |
| 14.35 | 5.65 | AC057TC1 | AB1024-EGA | EPD | 600*448 | 114.9*85.8 | 125.4*99.5 | Glass | 0.91 | K/W/R/Y/G/B/O | SPI | Noch kein Bild | Download | |
| 14.35 | 5.65 | EL057TS1 | EB2000-EGA | EPD | 600*448 | 114.9*85.8 | 125.4*99.5 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 14.83 | 5.84 | ED058TC8 | VB3300-EHB | EPD | 720*1440 | 65.16*133.2 | 69.48*140.6 | Glass | 0.78 | 16 | TTL | Noch kein Bild | Download | |
| 15.24 | 6.00 | ED060KC1 | ED060KC1 | EPD | 1072*1448 | 90.6*122.4 | 101.8*138.4 | Glass | 1.01 | 16 | TTL | Bild anzeigen | Download | |
| 15.24 | 6.00 | ED060XCH | VD1405-FOE | EPD | 1072*1448 | 90.6*122.4 | 101.8*138.4 | Glass | 0.78 | 16 | TTL | Noch kein Bild | Download | |
| 15.24 | 6.00 | ED060XH9 | VB3300-FOG | EPD+TP+FL | 1024*758 | 90.6*122.4 | 101.8*138.4 | Glass | 2.34 | 16 | TTL | Noch kein Bild | Download | |
| 15.24 | 6.00 | ED060KH6 | VB3300-FOE | EPD+TP+FL | 1072*1448 | 90.6*122.4 | 101.8*138.4 | Glass | 2 | 16 | TTL | Noch kein Bild | Download | |
| 15.24 | 6.00 | EC060KH3 | SA1452-FOA | EPD+TP+FL | 357*482 | 90.6*122.4 | 101.8*138.4 | Glass | 1.97 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 15.49 | 6.10 | ED061KC1 | VD1405-FAA | EPD | 824*1648 | 69.63*139.26 | 73.53*146.71 | Glass | 0.781 | 16 | TTL | Noch kein Bild | Download | |
| 17.02 | 6.70 | ED067KC1 | VB3300-FGA | EPD | 900*1800 | 76.05*152.10 | 80.25*159.70 | Glass | 0.781 | 16 | TTL | Noch kein Bild | Download | |
| 17.02 | 6.70 | EC067KC1 | SA1452-FGA | EPD (color layer) | 900*1800 | 76.05*152.10 | 80.25*159.70 | Glass | 0.756 | Color | TTL | Noch kein Bild | Download | |
| 17.78 | 7.00 | ED070KH3 | VB3301-GOB | EPD+TP+FL | 1680*1264 | 141.96*106.81 | 151.6*124.3 | Glass | 2 | 16 | TTL | Noch kein Bild | Download | |
| 17.78 | 7.00 | ED070KC4 | VD1400-GOC | EPD | 1680*1264 | 141.96*106.81 | 148.6*120.7 | Glass | 0.68 | 16 | TTL | Noch kein Bild | Download | |
| 17.78 | 7.00 | EC070KH1 | SC1452-GOA | EPD+TP+FL | 1680*1264 | 141.96*106.81 | 148.6*120.7 | Glass | 1.85 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 18.54 | 7.30 | EL073TS1 | EB2000-GCA | EPD | 800*480 | 160*96 | 170.2*111.2 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 18.54 | 7.30 | EL073TS2 | EB2000-GCB | EPD | 800*480 | 160*96 | 170.2*111.2 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 19.81 | 7.80 | ED078KC2 | VB3300-GHC | EPD | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 0.78 | 16 | TTL | Noch kein Bild | Download | |
| 19.81 | 7.80 | EC078KH3 | SC1452-GHA | EPD+TP+FL | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 1.9 | 16 | TTL | Noch kein Bild | Download | |
| 19.81 | 7.80 | ED078KH4 | VB3300-GHB | EPD+TP+FL | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 2.12 | 16 | TTL | Noch kein Bild | Download | |
| 19.81 | 7.80 | EC078KH4 | SC1452-GHB | EPD+TP+FL | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 1.95 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 19.81 | 7.80 | EC078KH5 | SC1452-GHC | EPD+TP+FL | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 1.95 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 19.81 | 7.80 | EC078KH6 | SC1452-GHD | EPD+TP+FL | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 1.95 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 19.81 | 7.80 | EC078KH7 | SC1452-GHE | EPD+TP+FL | 1404*1872 | 118.638*158.184 | 127.6*173.8 | Glass | 1.95 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 20.32 | 8.00 | AC080KH1 | AD1004-HOA | EPD+TP+FL | 1920*1440 | 162.24*121.68 | 172.4*140.6 | Glass | 1.77 | Color | LVDS | Noch kein Bild | Download | |
| 20.68 | 8.14 | EL081TS1 | EB2000-HAA | EPD | 1024*576 | 180.22*101.38 | 191.9*119.4 | Glass | 0.85 | B/W/R/Y | SPI | Noch kein Bild | Download | |
| 24.64 | 9.70 | ED097TC2 | VB3300-JGA | EPD | 1200*825 | 202.8*139.425 | 218.8*156.425 | Glass | 1.15 | 16 | TTL | Bild anzeigen | Download | |
| 24.64 | 9.70 | EL097TR2 | EA2220-JGB | EPD | 1200*825 | 202.8*139.425 | 218.8*156.420 | Glass | 1.11 | B/W/R | TTL | To replace EL097TR1 | Noch kein Bild | Download |
| 25.40 | 10.00 | ED100UC1 | VB3300-KOA | EPD | 1600*1200 | 152.4*203.2 | 160.0*218.9 | Glass | 0.78 | 16 | TTL | Noch kein Bild | Download | |

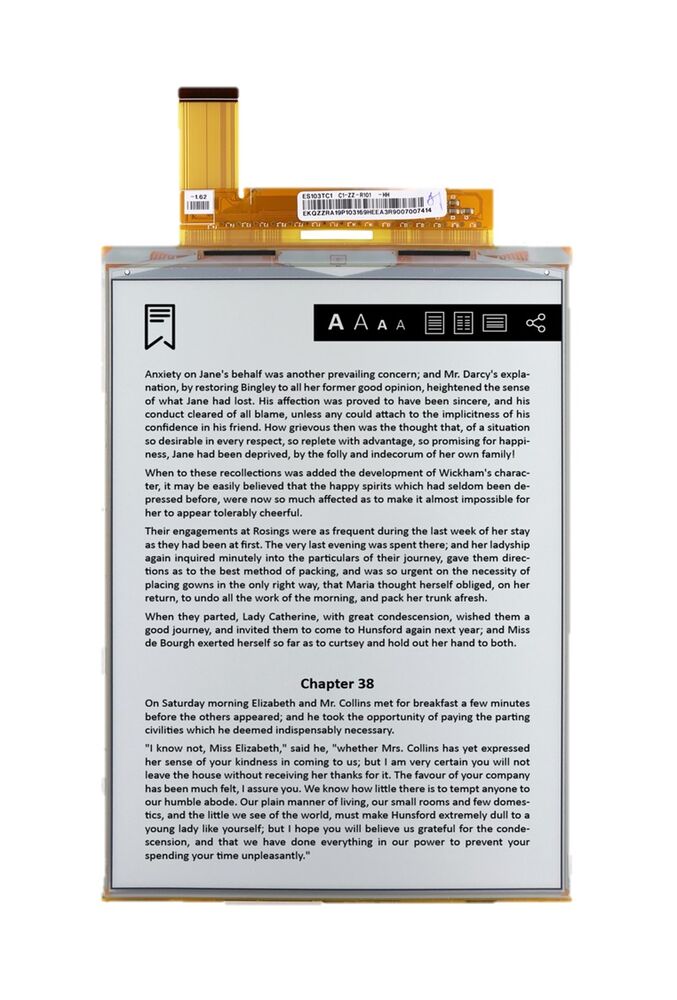

| 26.16 | 10.30 | ES103TC1 | VB3300-KCA | EPD | 1404*1872 | 157.248*209.664 | 165.8*227.7 | Mobius | 0.65 | 16 | TTL | Bild anzeigen | Download | |
| 26.16 | 10.30 | ED103TC2 | VB3300-KCD | EPD | 1872*1404 | 157.248*209.664 | 209.7*157.3 | Glass | 0.78 | 16 | TTL | Noch kein Bild | Download | |
| 26.16 | 10.30 | EC103TH2 | SC1452-KCB | EPD+EMR+FL+TP | BW: 1872*1404 Color: 624*468 |
209.66*157.25 | 217.6*175.3 | Glass | 2.31 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 26.16 | 10.30 | EC103KH2 | SC1452-KCD | EPD+FL+TP | BW: 2480*1860 Color: 826*620 |
208.32*156.24 | 215.6*172.9 | Glass | 1.79 | 16 | TTL | 4096 colors | Noch kein Bild | Download |
| 27.18 | 10.70 | ES107KC1 | VD1400-KGA | EPD | 1920*2560 | 162.24*216.32 | 170.1*234.45 | Mobius | 0.347 | 16 | TTL | Noch kein Bild | Download | |
| 28.70 | 11.30 | ED113TC2 | VB3300-LCB | EPD | 2400*1034 | 264.00*113.74 | 279.40*124.71 | Glass | 0.973 | 16 | TTL | Wide temp waveform | Noch kein Bild | Download |
| 28.70 | 11.30 | EC113TC1 | SC1452-LCA | EPD | 2400*1034 | 264.00*113.74 | 279.40*124.71 | Glass | 0.74 | 16 | TTL | Wide temp waveform | Noch kein Bild | Download |
| 30.48 | 12.00 | ES120MC1 | VD1400-MOA | EPD | 2560*1600 | 258.50*161.60 | 267.16*176.70 | Mobius | 0.4 | 16 | TTL | Noch kein Bild | Download | |
| 33.78 | 13.30 | ES133TT5 | VH1948-NCC | EPD | 2200*1650 | 270.6*203.0 | 287*215.5 | Mobius | 0.4 | 16 | TTL | Successor of ES133TT3 | Noch kein Bild | Download |
| 33.78 | 13.30 | AC133UT1 | AA1020-NCA | EPD | 1600*1200 | 270.4*202.8 | 285.80*213.65 | Glass | 0.953 | - | TTL | Bild anzeigen | Download | |

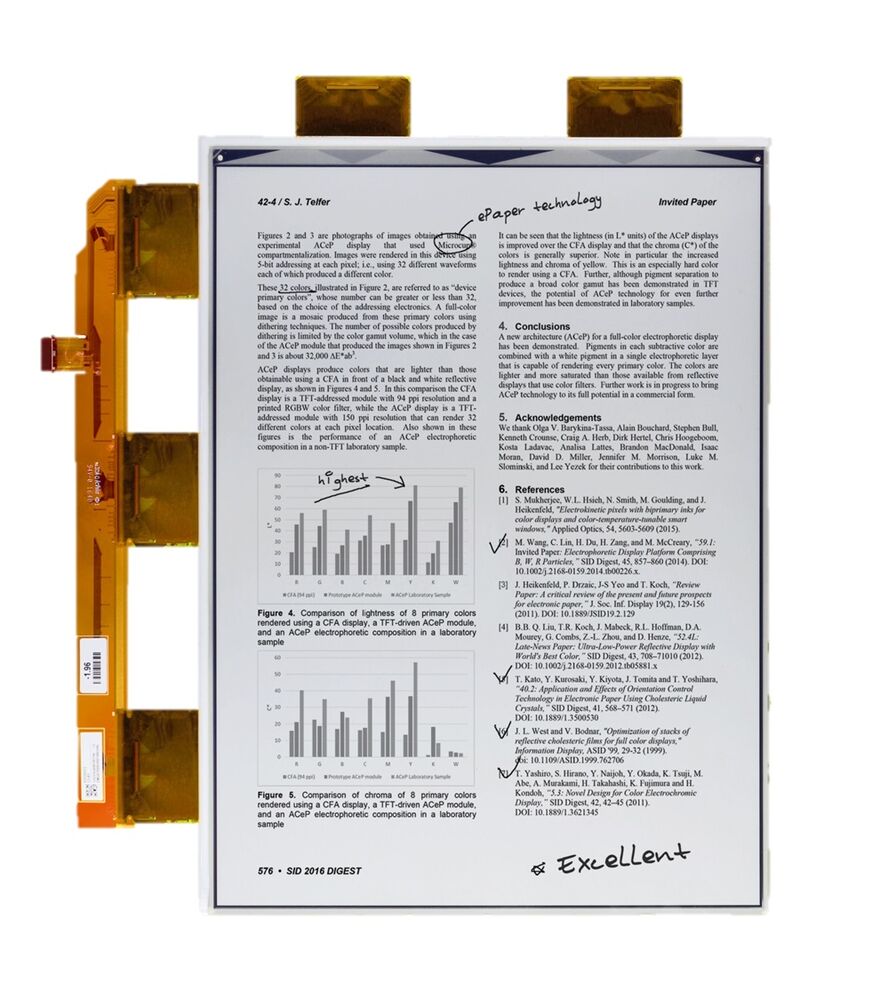

| 33.78 | 13.30 | ED133UT2 | VB3300-NCB | EPD | 1600*1200 | 270.4*202.8 | 285.80*213.65 | Glass | 0.78 | 16 | TTL | Bild anzeigen | Download | |
| 33.78 | 13.30 | ED133UT3 | VB3300-NCC | EPD | 1600*1200 | 270.4*202.8 | 285.80*213.65 | Glass | 0.78 | 16 | TTL | Wide temp waveform | Bild anzeigen | Download |
| 33.78 | 13.30 | EL133UR1 | EA2220-NCC | EPD | 1600*1200 | 270.4*202.8 | 285.80*213.65 | Glass | 0.91 | B/W/R | TTL | To replace EL133US1 | Noch kein Bild | Download |
| 64.26 | 25.30 | AC253TT1 | AA1020-PEA | EPD | 3200*1800 | 560.0*315.0 | 576.5*333.0 | Glass | 0.95 | Full color | Mini-LVDS | Bild anzeigen | Download | |
| 64.26 | 25.30 | ED253TT2 | VB3300-PEB | EPD | 3200*1800 | 560.0*315.0 | 576.5*333.0 | Glass | 1.23 | 16 | Mini-LVDS | Noch kein Bild | Download | |
| 64.26 | 25.30 | ED253TT3 | VB3300-PEC | EPD | 3200*1800 | 560.0*315.0 | 576.5*333.0 | Glass | 1.23 | 16 | Mini-LVDS | Wide temp waveform | Bild anzeigen | Download |
| 64.26 | 25.30 | EL253TV1 | EB2000-PEA | EPD | 3200*1800 | 560.0*315.0 | 576.5*333.0 | Glass | 0.93 | B/W/R/Y | Mini-LVDS | Bild anzeigen | Download | |
| 71.12 | 28.00 | G280AR1-102 | EPD | 3840*1080 | 683.52*192.24 | 698.6*209.3 | Glass | 0.95 | Full color | Mini-LVDS | Bar type 32:9 / Hard coat | Bild anzeigen | Download | |
| 71.12 | 28.00 | ED280TT1 | VB3300-PHA | EPD | 3840*1080 | 683.52*192.24 | 698.6*209.3 | Glass | 0.78 | 16 | Mini-LVDS | Wide temp waveform | Bild anzeigen | Download |
| 79.25 | 31.20 | ED312TT2 | VA3200-QAA | EPD | 2560*1440 | 691.2*388.8 | 697.2*402.8 | Glass | 0.805 | 16 | TTL | Bild anzeigen | Download | |
| 79.25 | 31.20 | ED312TT3 | VA3200-QAB | EPD | 2560*1440 | 691.2*388.8 | 697.2*402.8 | Glass | 0.805 | 16 | TTL | Wide temp waveform | Bild anzeigen | Download |

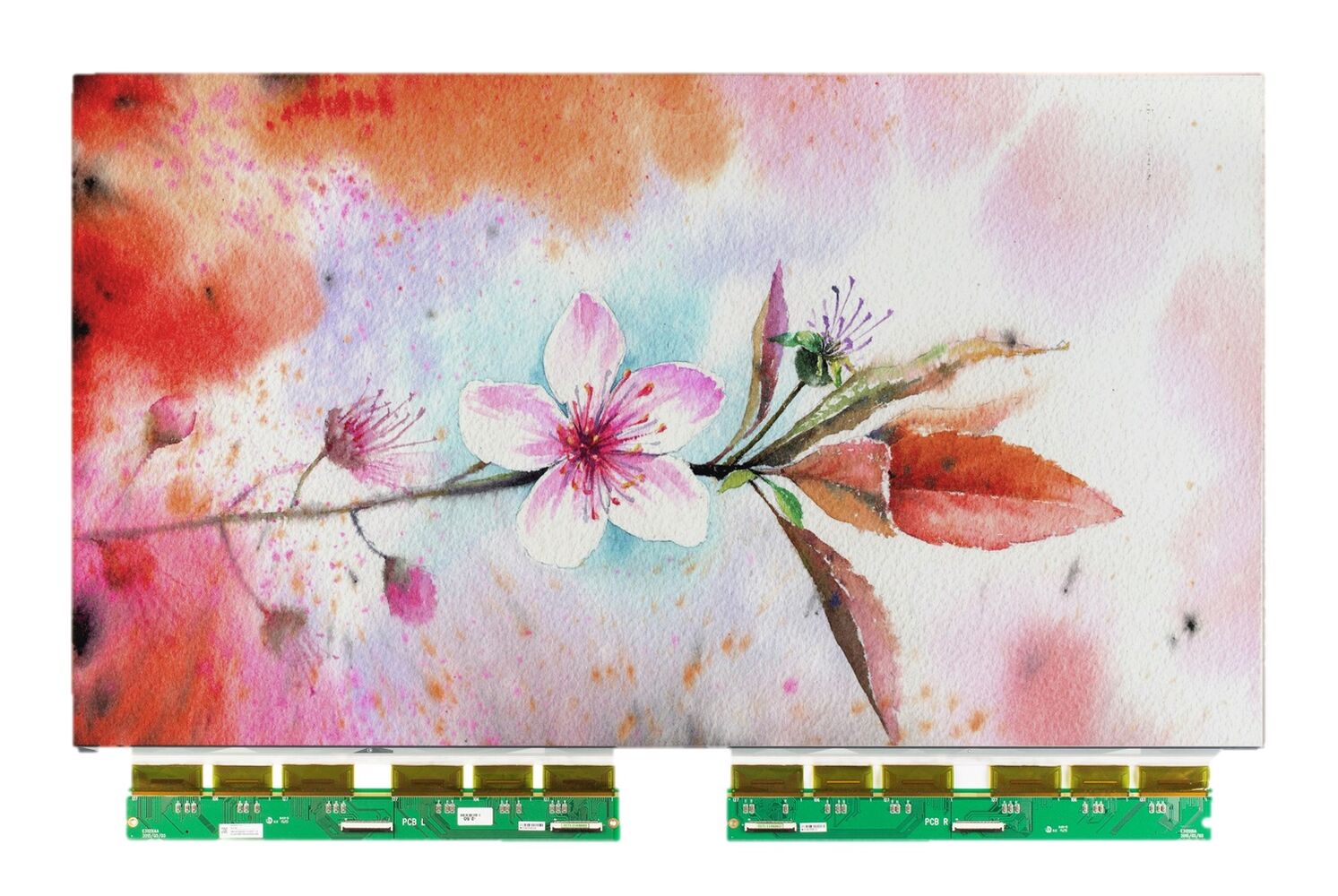

| 79.25 | 31.20 | EC312TT2 | SB1452-QAA | EPD | 1280*720 | 691.2*388.8 | 697.2*402.8 | Glass | 1.13 | 16 | TTL | EOL 2023 | Bild anzeigen | Download |
| 106.68 | 42.00 | ED420TT3 | VB3300-RBA | EPD | 2160*2880 | 642.6*856.8 | 650.0*872.5 | Glass | 0.805 | 16 | TTL | Bild anzeigen | Download | |
| 106.68 | 42.00 | ED420TT5 | VB3300-RBB | EPD | 2160*2880 | 642.6*856.8 | 650.0*872.5 | Glass | 0.805 | 16 | TTL | Wide temp waveform | Noch kein Bild | Download |
