Compact Line (BCM)
und optionales Zubehör
Um diese Open-Frame Lösung mit einer möglichst geringen Einbautiefe zu gestalten, sind die Signalanschlüsse (Analog-RGB, DVI) mit einreihigen Flachsteckverbindern ausgestattet. Neben den Anschlussleitungen, stehen fest montierbare Adapter zum Anschluss über Standard Steckverbinder zur Verfügung.
Die Montage erfolgt über die Befestigungspunkte der Basisdisplays.
Bitte beachten Sie auch unsere Produktphilosophie zu unseren anschlussfertigen TFT-Displays.

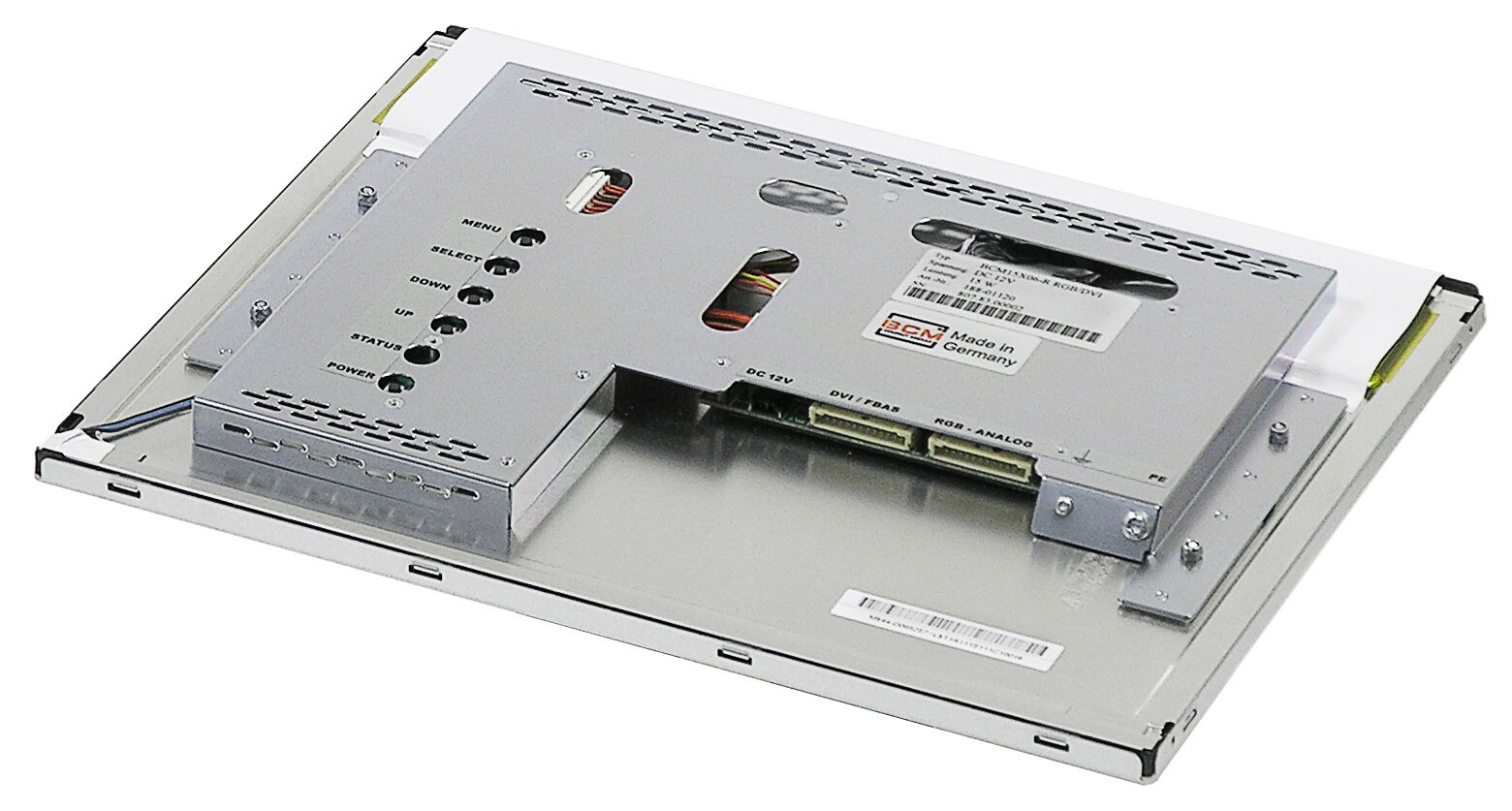

Compact Line (BCM)
- Open-Frame Lösung mit sehr geringer Einbautiefe
- Montage über die Befestigungspunkte des Basisdisplays
- Signalanschlüsse über einreihige Flachsteckverbinder
- Fest montierbare Anschlussadapter zur Nutzung von Standardsteckverbindern als Zubehör erhältlich
| Size (cm) |
Size (inch) |
Touch | Type | Part Number | Resolution (X*Y) |
Brightness (cd/m²) |
Contrast | Viewing Angle (3 / 6 / 9 / 12, o'clock) |
Interface | Power Supply | Outline (H*V*D, mm) |
Remark | Image |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26.4 | 10.4 | w/o | BCM10X01-R RGB/DVI | 188-01304 | 1024*768 | 500 | 1000:1 | 88 / 88 / 88 / 88 | Analog-RGB / DVI | 12V DC | 225.5*176.3*20.0 | wide view (MVA), high brightness | Bild anzeigen | Download |
| 26.4 | 10.4 | w/o | BCM10X02-R RGB/DVI | 188-01306 | 1024*768 | 500 | 1000:1 | 88 / 88 / 88 / 88 | Analog-RGB / DVI | 12V DC | 225.5*176.3*20.0 | wide view (AAS), high brightness | Noch kein Bild | Download |
| 30.7 | 12.1 | w/o | BCM12X03-R RGB/DVI | 188-01305 | 1024*768 | 600 | 1000:1 | 89 / 89 / 89 / 89 | Analog-RGB / DVI | 12V DC | 260.5*204.0*17.6 | wide view (AAS), high brightness | Noch kein Bild | Download |
| 38.1 | 15.0 | w/o | BCM15X08-R RGB/DVI | 188-01122 | 1024*768 | 500 | 2500:1 | 88 / 88 / 88 / 88 | Analog-RGB / DVI | 12V DC | 326.5*253.5*22.8 | wide view (VA), high brightness | Bild anzeigen | Download |
| 38.1 | 15.0 | w/o | BCM15X09-R RGB/DVI | 188-01123 | 1024*768 | 500 | 2500:1 | 88 / 88 / 88 / 88 | Analog-RGB / DVI | 12V DC | 326.5*253.5*21.1 | wide view (VA), high brightness | Noch kein Bild | Download |
| 43.2 | 17.0 | w/o | BCM17EG3-R RGB/DVI | 188-01146 | 1280*1024 | 350 | 1000:1 | 85 / 80 / 85 / 80 | Analog-RGB / DVI | 12V DC | 358.5*296.5*22.8 | high brightness, fast response time | Noch kein Bild | Download |
| 47.0 | 18.5 | w/o | BCM18W01-R RGB/DVI | 188-01178 | 1366*768 | 300 | 1000:1 | 85 / 80 / 85 / 80 | Analog-RGB / DVI | 12V DC | 430.5*254.8*21.2 | fast response time | Bild anzeigen | Download |
| 48.3 | 19.0 | w/o | BCM19EG5-R RGB/DVI | 188-01179 | 1280*1024 | 350 | 2000:1 | 89 / 89 / 89 / 89 | Analog-RGB / DVI | 12V DC | 396.0*324.0*20.5 | wide view (MVA), high brightness | Noch kein Bild | Download |
| 48.3 | 19.0 | w/o | BCM19EG6-R RGB/DVI | 188-01180 | 1280*1024 | 350 | 1000:1 | 85 / 80 / 85 / 80 | Analog-RGB / DVI | 12V DC | 396.0*324.0*21.9 | high brightness, fast response time | Noch kein Bild | Download |
| Size (cm) |
Size (inch) |
Touch | Type | Part Number | Resolution (X*Y) |
Brightness (cd/m²) |
Contrast | Viewing Angle (3 / 6 / 9 / 12, o'clock) |
Interface | Power Supply | Outline (H*V*D, mm) |
Remark | Image | |
| Size (cm) |
Size (inch) |
Type | Part Number | Connector Adapters | Connector Cable Sets | Power Supplies | Fastening Sets | Other Accessories | Parts of the Connector Adapters | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 188- 00499: RGB only |
188- 00512: DVI only |
188- 00515: RGB/DVI |

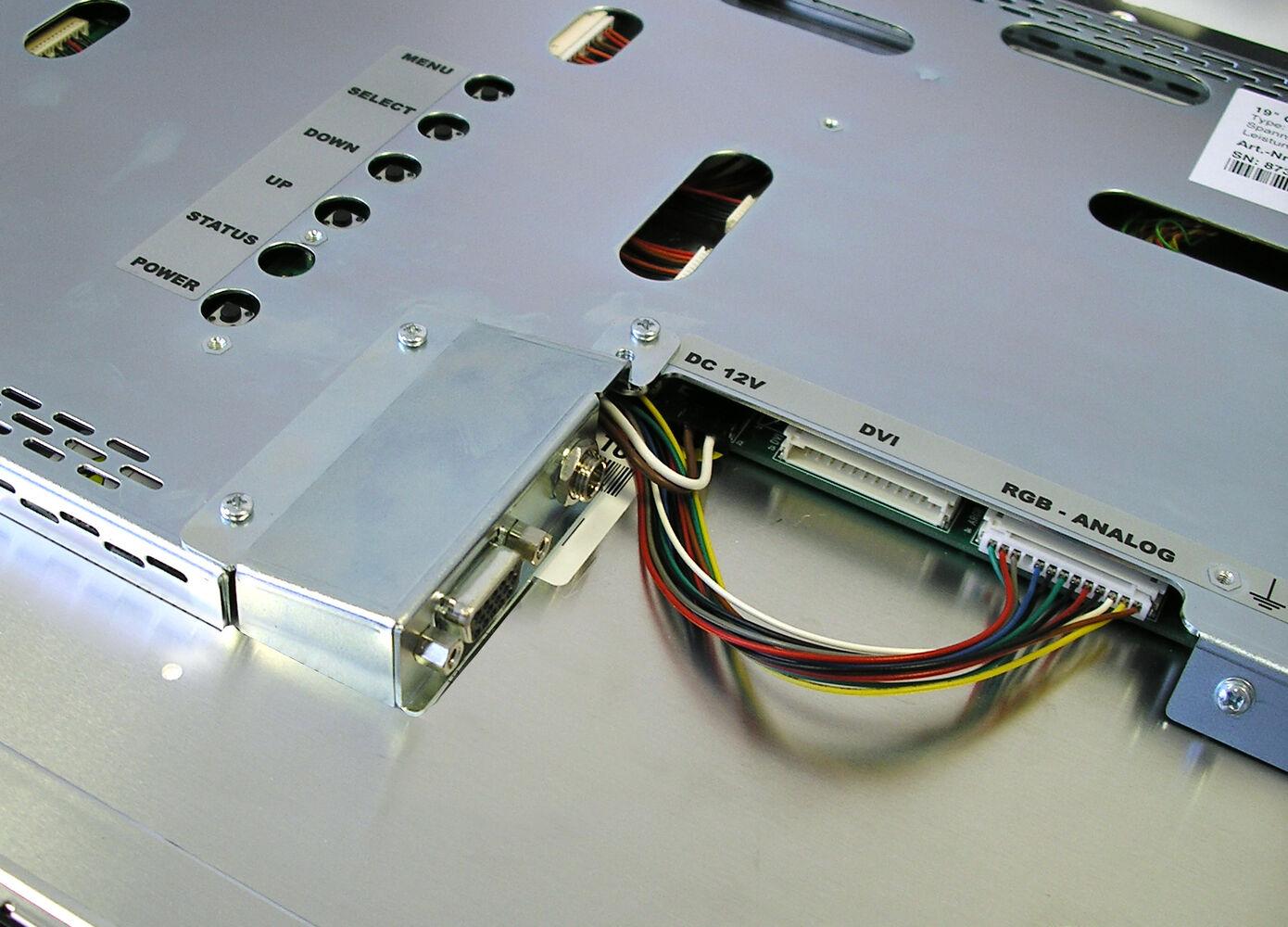

188- 00608: RGB only |
188- 00609: DVI only |

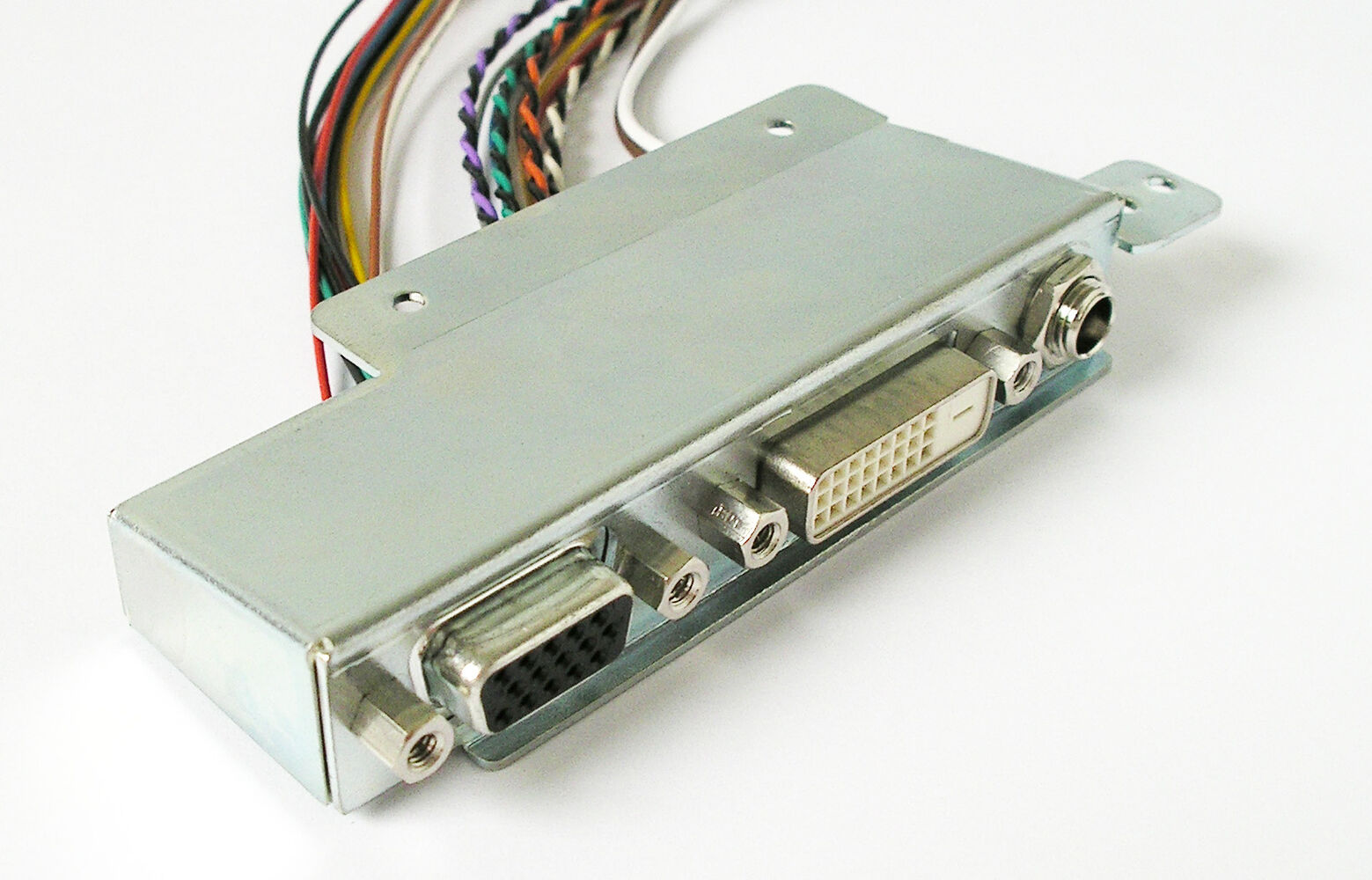

188- 00547: RGB/DVI |
188- 00498: VGA 2.0 m |
188- 00508: DVI 2.0 m |
188- 02280: VGA 2.0 m |
188- 00627: DVI 2.0 m |

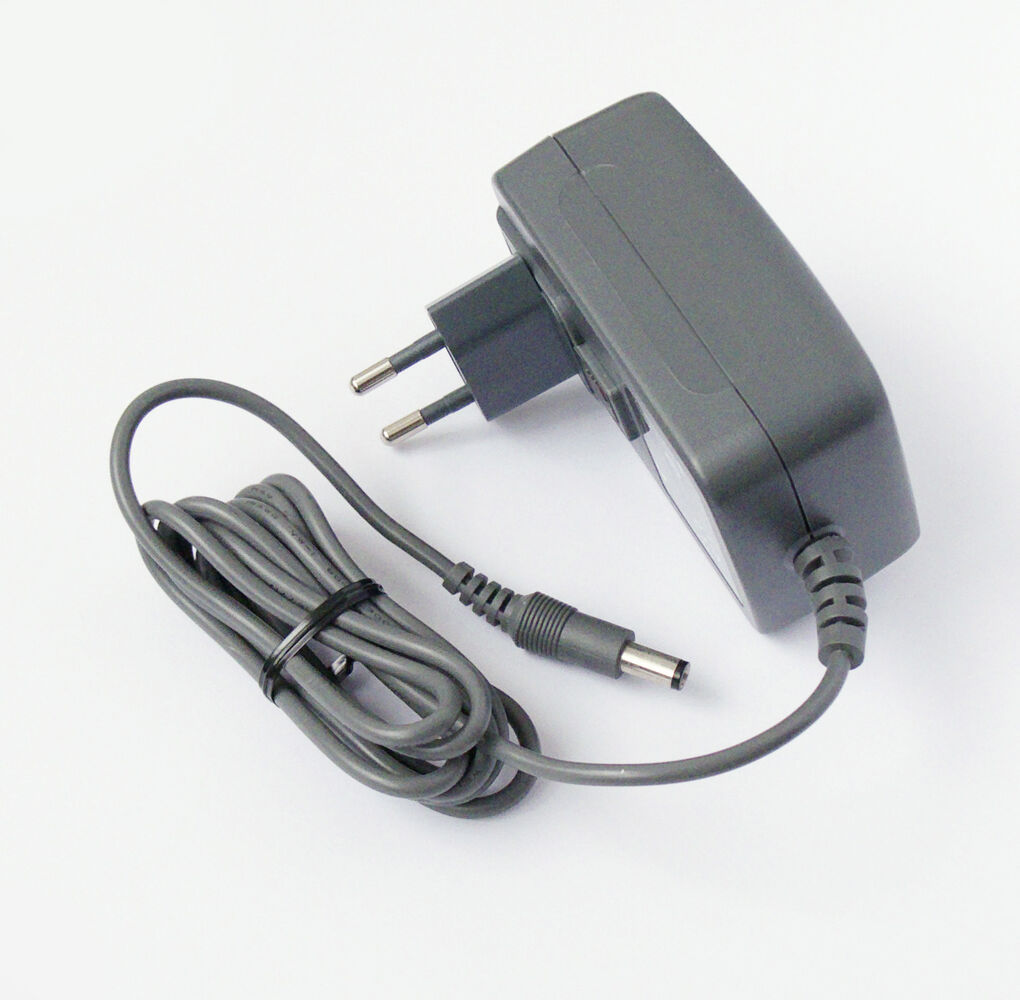

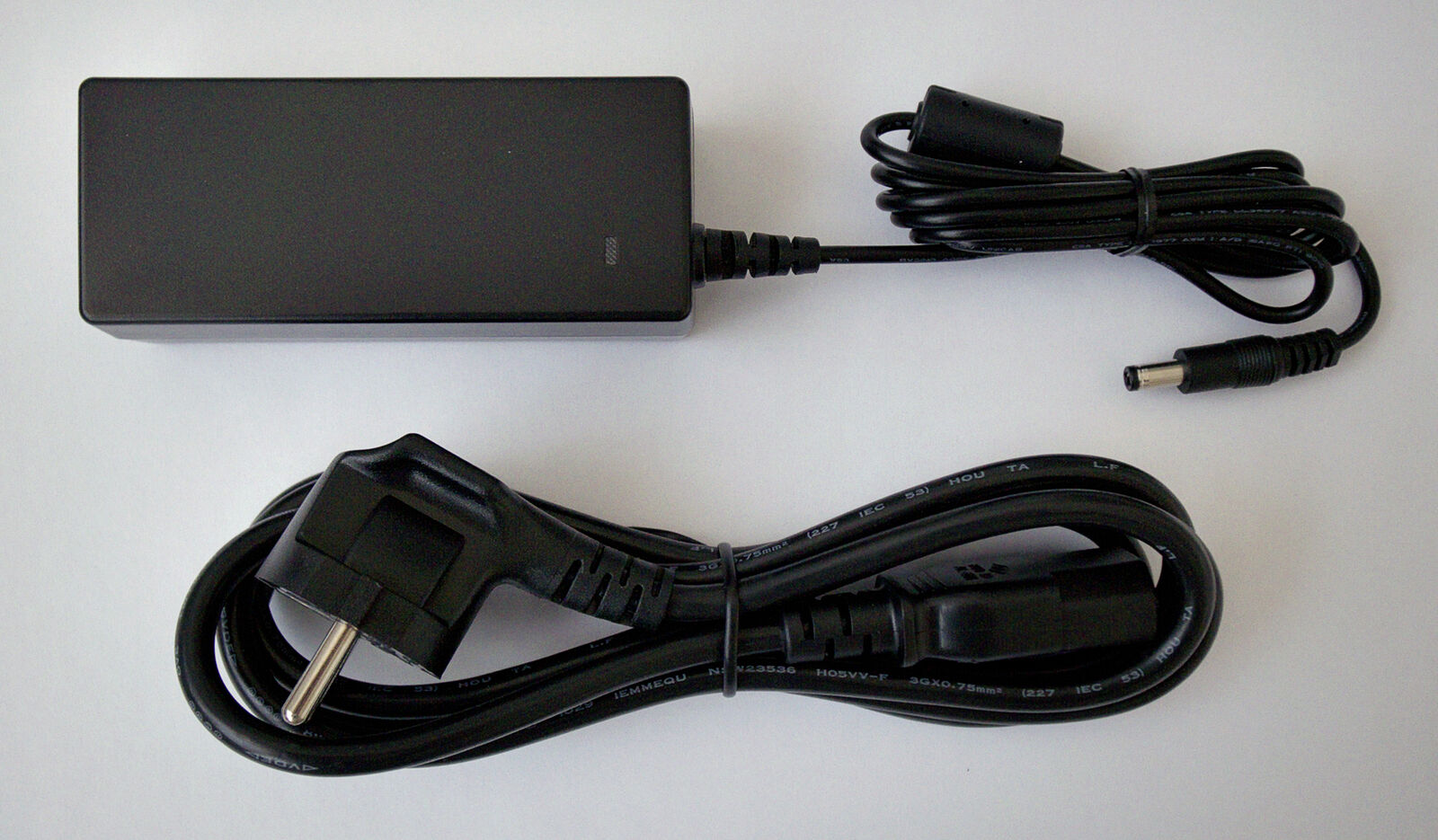

188-00333: GT-46600-6012-T3 | 188- 00331: GT-41131- 3015-3.0 |
188- 00554: BCM10X01 |
188- 00531: BCM12S01 |
188- 00527: BCM15X02 |
188- 00528: BCM17E01 |
188- 00555: BCM18W01 |
188- 00529: BCM19EG1 |

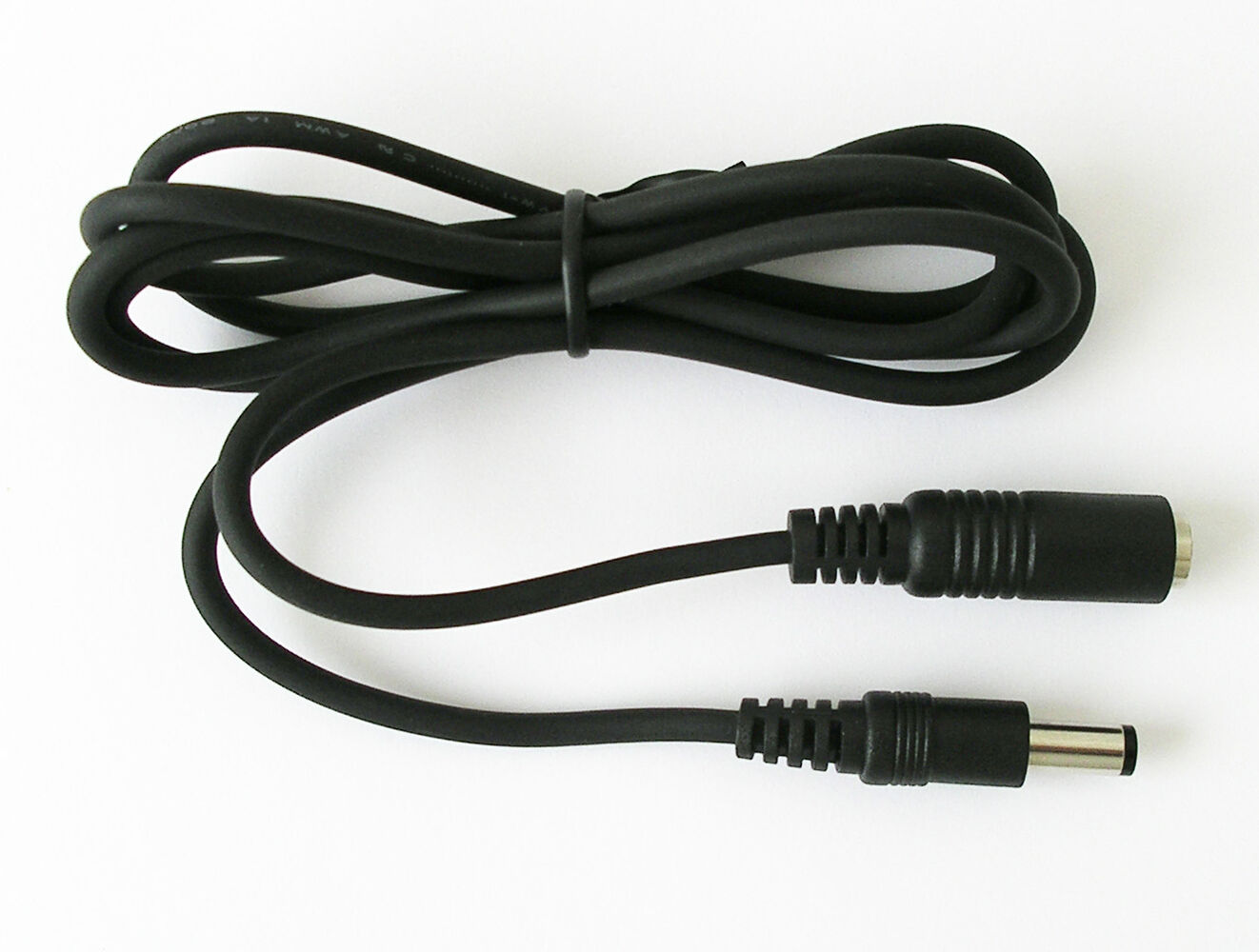

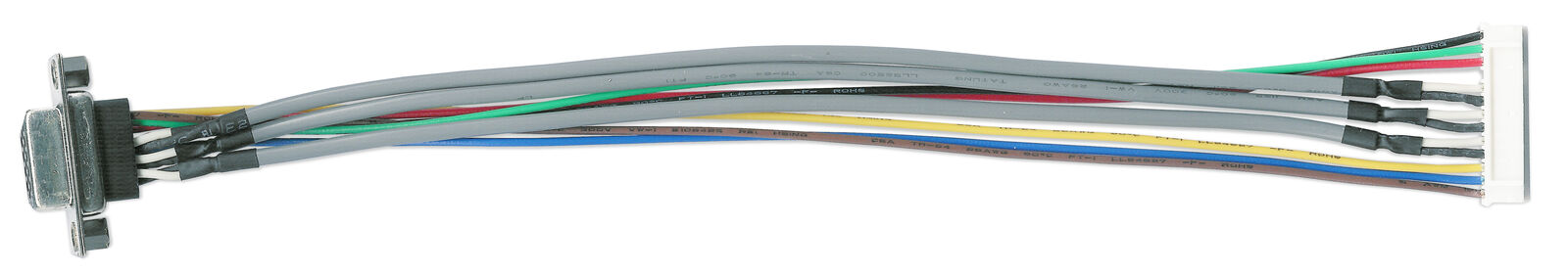

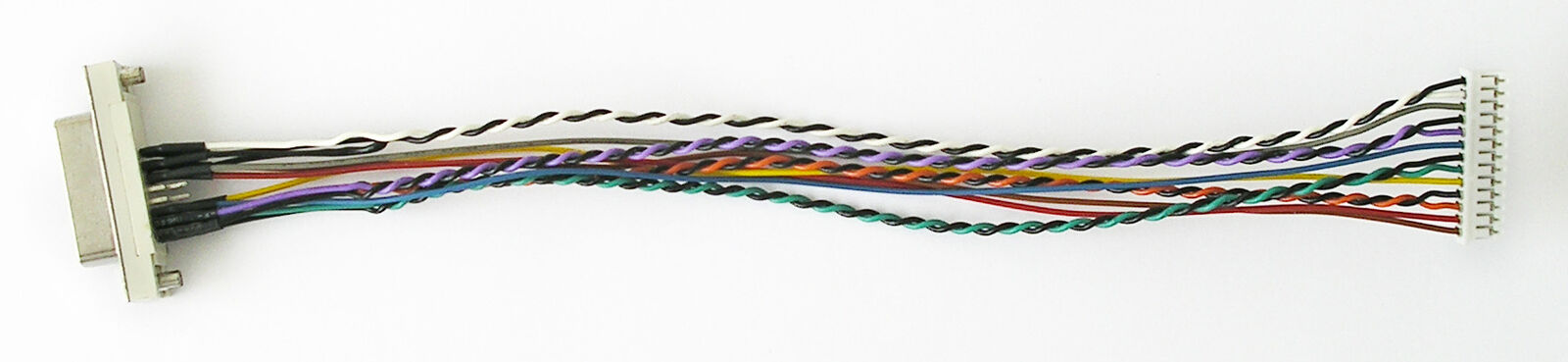

188-00232: VGA Connector Cable 2.2 m | 188-00231: DVI-D Connector Cable 2.2 m | 188-00216: DC Power Cord 0.85 m | 188-02281: DC Power Cord 0.85 m | 188-00218: PS Extension Cable 1.25 m | 188-00207: DC Power Cord 90 mm | 188-02275: DC Power Cord 100 mm | 188-00208: VGA Cable 200 mm | 188-00211: DVI Cable 200 mm | ||||
| Bild anzeigen | Bild anzeigen | Bild anzeigen | Noch kein Bild | Noch kein Bild | Noch kein Bild | Bild anzeigen | Bild anzeigen | Noch kein Bild | Noch kein Bild | Noch kein Bild | Bild anzeigen | Download | Download | Download | Download | Download | Download | Bild anzeigen | Bild anzeigen | Bild anzeigen | Noch kein Bild | Bild anzeigen | Bild anzeigen | Noch kein Bild | Bild anzeigen | Bild anzeigen | ||||
| 26.4 | 10.4 | BCM10X01-R RGB/DVI | 188-01304 | |||||||||||||||||||||||||||
| 26.4 | 10.4 | BCM10X02-R RGB/DVI | 188-01306 | |||||||||||||||||||||||||||
| 30.7 | 12.1 | BCM12X03-R RGB/DVI | 188-01305 | |||||||||||||||||||||||||||
| 38.1 | 15.0 | BCM15X08-R RGB/DVI | 188-01122 | |||||||||||||||||||||||||||
| 38.1 | 15.0 | BCM15X09-R RGB/DVI | 188-01123 | |||||||||||||||||||||||||||
| 43.2 | 17.0 | BCM17EG3-R RGB/DVI | 188-01146 | |||||||||||||||||||||||||||
| 47.0 | 18.5 | BCM18W01-R RGB/DVI | 188-01178 | |||||||||||||||||||||||||||
| 48.3 | 19.0 | BCM19EG5-R RGB/DVI | 188-01179 | |||||||||||||||||||||||||||
| 48.3 | 19.0 | BCM19EG6-R RGB/DVI | 188-01180 | |||||||||||||||||||||||||||
