E-Paper Display (EPD)
Active Matrix / Segment / Ink-In-Motion
Informationen zur E-Paper Technologie
Zwei Pigment Tintensystem
Das System besteht aus Millionen winziger Mikrokapseln, die jeweils etwa den Durchmesser eines menschlichen Haares haben. Jede Mikrokapsel enthält negativ geladene weiße Teilchen und positiv geladene schwarze Teilchen, die in einer klaren Flüssigkeit suspendiert sind. Wenn ein positives oder negatives elektrisches Feld angelegt wird, bewegen sich entsprechende Teilchen zur Oberseite der Mikrokapsel, wo sie für den Betrachter sichtbar werden. Dies lässt die Oberfläche an dieser Stelle weiß oder schwarz erscheinen.

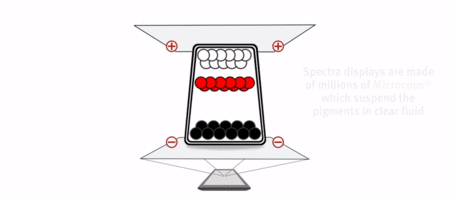

Drei Pigment Tintensystem – E Ink Spectra™ 3000
E Ink’s Spectra 3000 ist ein 3-Pigment-Tintensystem in einer Microcup-Struktur. Diese Tinte wurde speziell für Electronic Shelf Labels (ESL) entwickelt und wird in Farbkombinationen schwarz, weiß und rot oder schwarz, weiß und gelb angeboten. Es funktioniert ähnlich wie das Doppelpigmentsystem, indem das Feld auf die Pigmente als auch auf eine obere und untere Elektrode aufgebracht wird, um die Bewegung zu erleichtern. Anstelle der Verwendung von Mikrokapseln verwendet dieses System jedoch Mikrobecher, die mit der Flüssigkeit gefüllt und versiegelt sind.
Vier Pigment Tintensystem – E Ink Spectra™ 3100
E Ink Spectra 3100 ist das Spectra-Produkt der nächsten Generation. Spectra 3100 ist ein Vier Pigment Tintensystem, das die Anforderungen von Einzelhändlern nach zusätzlicher Farbfunktionalität erfüllt, indem schwarze, weiße, rote und gelbe Partikel verwendet werden, um lebendige, farbreiche Inhalte darzustellen. Spectra 3100 hat eine verbesserte Aktualisierungszeit und einen erweiterten Temperaturbereich für rote und gelbe Zustände, damit die Anforderungen der Einzelhändler zu erfüllen ESL-Tags in verschiedenen Umgebungen in ihren Geschäften zu betreiben. Darüber hinaus wird Spectra 3100 in Panels mit einem aktualisierten All-in-One-Treiber-IC angeboten, der Premium-ESLs mit höherer Auflösung in verschiedenen Größen unterstützt.

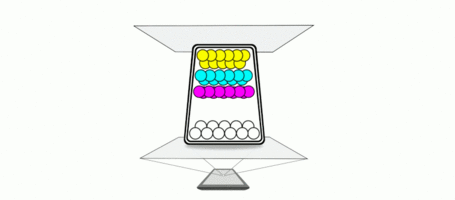

Advanced Color ePaper (ACeP) – E Ink Gallery™
Im Jahr 2016 wurde ein Multi-Pigment-Tintensystem, Advanced Color ePaper (ACeP), präsentiert. ACeP erreicht eine vollständige Farbskala, einschließlich aller acht Grundfarben, nur mit Farbpigmenten. Die Tinte kann entweder in Mikrokapsel- oder Mikrocup-Strukturen eingearbeitet werden. Farbe ist erreicht indem alle Farbpigmente in jedem Pixel enthalten sind, wodurch die Notwendigkeit eines Farbfilterarrays entfällt. ACeP behält die ultra-low-Power und papierähnliche Lesbarkeit unter allen Lichtverhältnissen.
RYB Ink System – E Ink Spectra™ 6
E Ink Spectra 6 verfügt über ein erweitertes Farbspektrum und einen fortschrittlichen Farbbildalgorithmus, um Vollfarben bereitzustellen und so die Marketing- und Werbeleistung zu verbessern. Aufgrund seines Vier-Pigment-Tintensystems mit roten, gelben, blauen und weißen Partikeln ist es möglich, lebendige, farbreiche Inhalte darzustellen. Durch die Pigmente können die sechs Grundfarben, wie Rot, Grün, Blau, Gelb, Weiß und Schwarz, erzeugt werden, wodurch die Farbpalette für die Vollfarbbilder entsteht. Die Betriebstemperatur der Spectra 6 Technologie entspricht der der Standard-E-Paper-Displays und ermöglicht die Anwendung der farbigen Displays in den Outdoor-Lösungen.

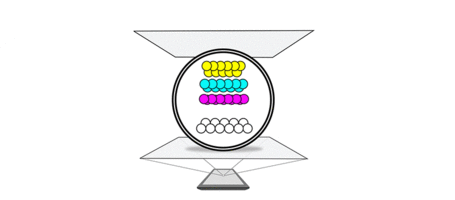

YCM Ink System – E Ink Marquee™
E Ink Marquee™ besteht aus Mikrokapseln, die mit vier verschiedenen Tintenpartikeln gefüllt sind. Ein an die Kapsel angelegtes elektrisches Feld befördert die Partikel nach oben und erzeugt dadurch sichtbare Farben. Jede Mikrokapsel kann unterschiedliche Partikelkombinationen unterstützen und so einen dynamischen Farbdarstellung ermöglichen. Der erweiterte Betriebstemperaturbereich von E Ink Marquee™ lässt den Einsatz der Technologie im Außenbereich möglich.

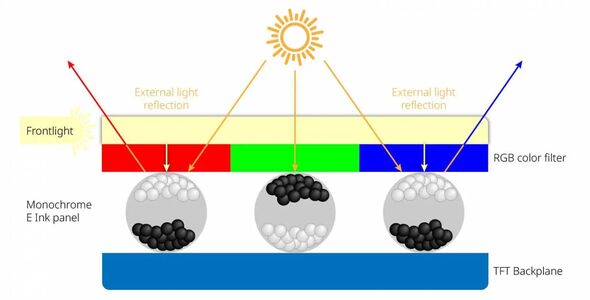

Color Filter Array ePaper – E Ink Kaleido™
E Ink Kaleido-Displays unterstützen 16 Graustufenstufen und können 4096 Farben darstellen. E-Ink-Kaleido-Modul besteht aus einer TFT-Rückwandplatine, einer Tintenschicht, einer Farbfilterschicht und einer Schutzfolie. Es nutzt eine neue gedruckte Color Filter Array (CFA)-Technologie in Verbindung mit der Carta-Folie der zweiten Generation von E Ink. Das neue Druckverfahren macht die Verwendung einer glasbasierten CFA überflüssig und macht die Displays dünner und leichter als frühere Generationen, bei gleichzeitig höherer optischer Qualität. Die Anpassungen am gedruckten CFA wurden vorgenommen, um eine bessere Farbbalance und Drucktextur zu ermöglichen, und der CFA wurde näher an die Tintenfolie gebracht, um die Lichtstreuung zu reduzieren. Neue Bildwiedergabealgorithmen ermöglichen schärferen Text darzustellen. Darüber hinaus wurden Anpassungen an den Lichtleitern vorgenommen, die eine bessere Optimierung des LED-Farbspektrums zur Minimierung von Farbvermischungen ermöglichen.
