Display Controller

Produktübersicht

Die Display Controller wurden entwickelt, um den wachsenden Anforderungen an eine effiziente Display-Lösung gerecht zu werden. TFT-LCD- und EPD-Panels sind in einer Vielzahl von Endgeräten integriert und müssen von einer entsprechenden Elektronik angesteuert werden. Von den Display Controller Boards werden diverse Kommunikationsschnittstellen unterstützt. Die Konfiguration dieser Karten kann individuell, je nach gewünschter Kombination von Eingangs- und Ausgangssignalen, Abmessungen und Ansteuerspannungen, gemäß den aufgeführten Werten gewählt werden.

Type Input Signal Output Signal Resolution max. (X*Y) Voltage (V) Outline (H*V, mm) Remark Image  Product Specification  Brief Technical Specification Type
DCMR-20 HDMI LVDS 1920*1200 3.3 / 5.0 / 12.0 80*70 Extra small size kit Bild anzeigen Download TFT Controller

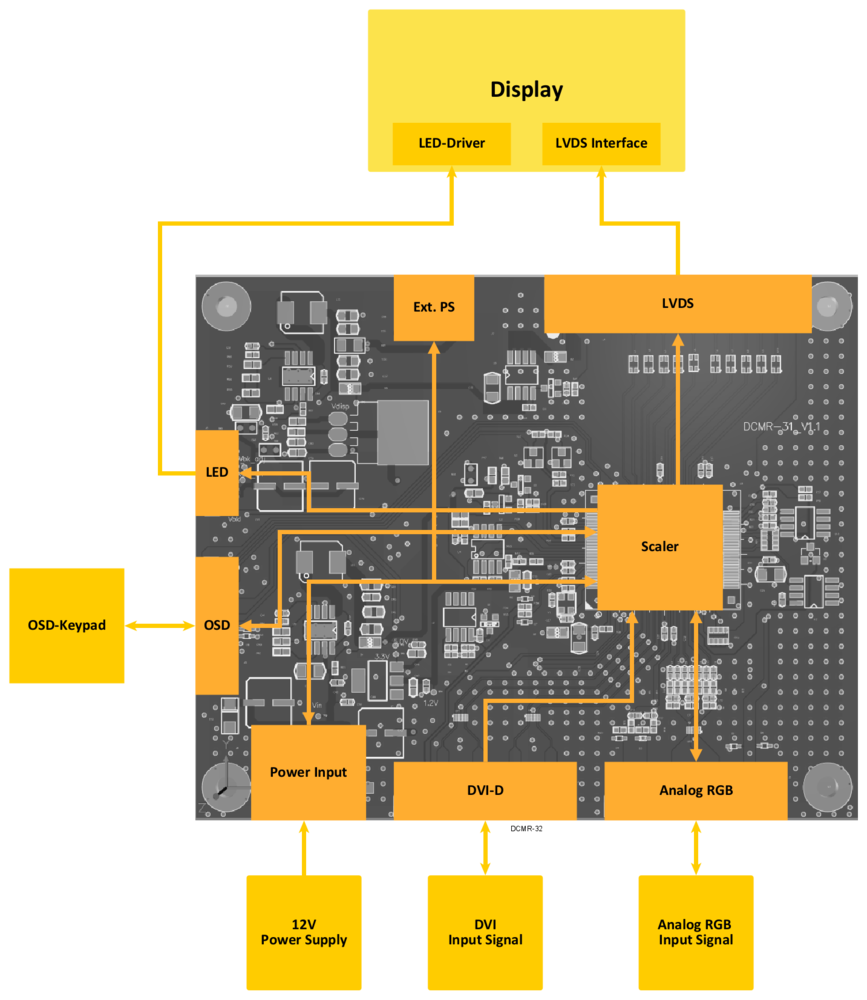

DCMR-31 RGB, DVI, HDMI LVDS 1920*1200 3.3 / 5.0 / 12.0 110*90 Small size kit, external connectors Bild anzeigen


Download TFT Controller
DCMR-44 HDMI LVDS 1920*1200 3.3 80*70 Extra small size kit Bild anzeigen Download TFT Controller
DCMR-60 RGB, DVI, DisplayPort LVDS 1920*1200 3.3 / 5.0 / 12.0 150*110 Medium size kit Bild anzeigen Download TFT Controller
DCMR-61 DisplayPort LVDS 1920*1200 3.3 / 5.0 80*74 Extra small size kit Bild anzeigen Download TFT Controller
DCMR-62 DisplayPort eDP 1920*1200 3.3 / 5.0 90*70 Small size kit Bild anzeigen Download TFT Controller
EPD driver SD card, USB, SPI TTL 2200*1650 3.3 / 5.0 100*50 External configuration Bild anzeigen Download EPD Controller
EJ8951-1W USB, SPI TTL 1600*1200 5.0 120*36 Easy driving Bild anzeigen Download EPD Controller
EJ8951EL-1W USB, SPI TTL 1600 * 1200 5V 180 * 45 Easy driving, R/B/W support Bild anzeigen Download Download EPD Controller
EJ8951EL-1W-50 USB, SPI TTL 2400 * 1034 5V 180 * 45 Easy driving Noch kein Bild Download EPD Controller
EJ1000 USB Mini-LVDS 3840*1080 12.0 400*65 Easy driving Noch kein Bild Download EPD Controller

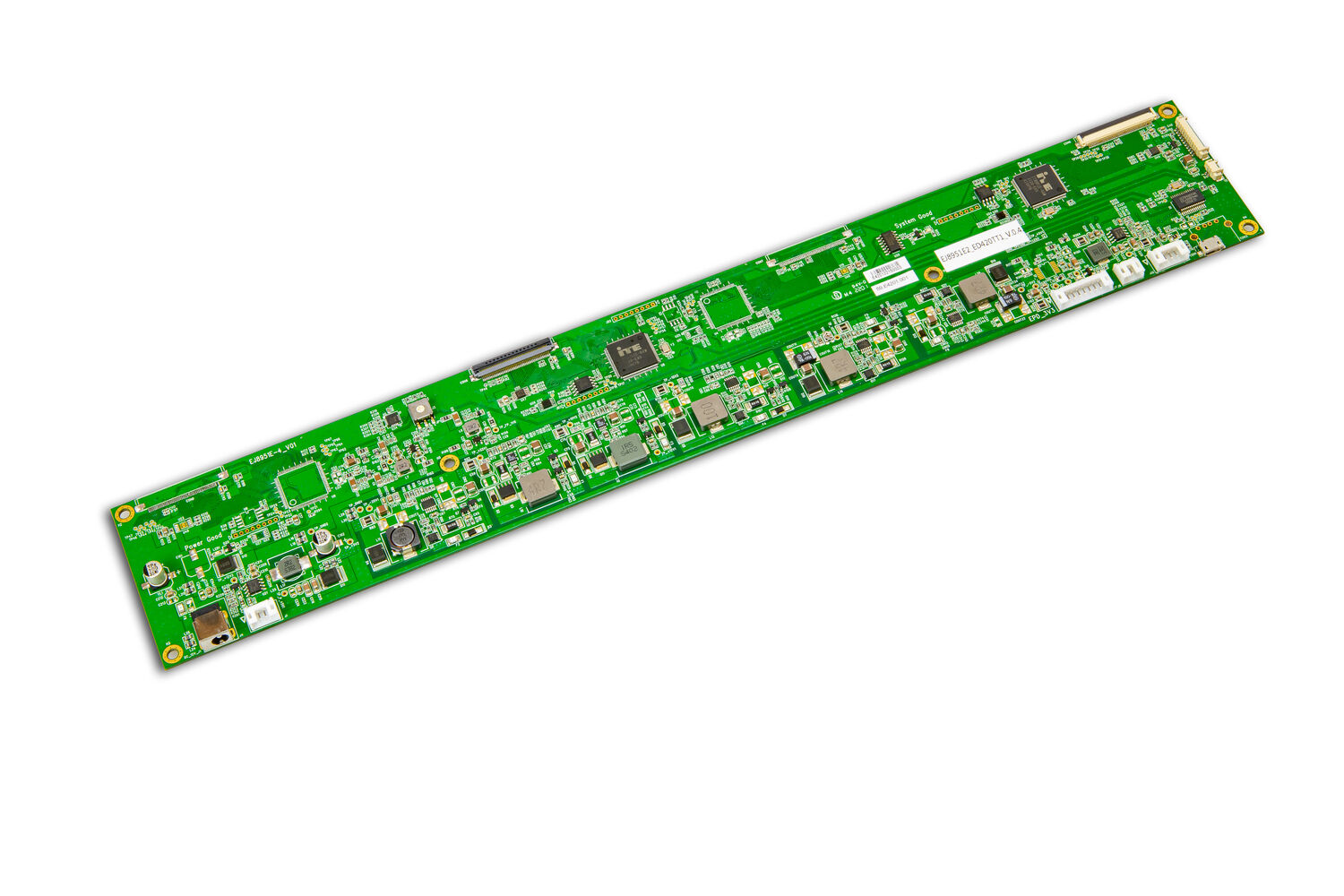

EJ8951-2W USB, SPI 2xTTL 2880*2160 12.0 400*65 Easy driving Bild anzeigen Download EPD Controller

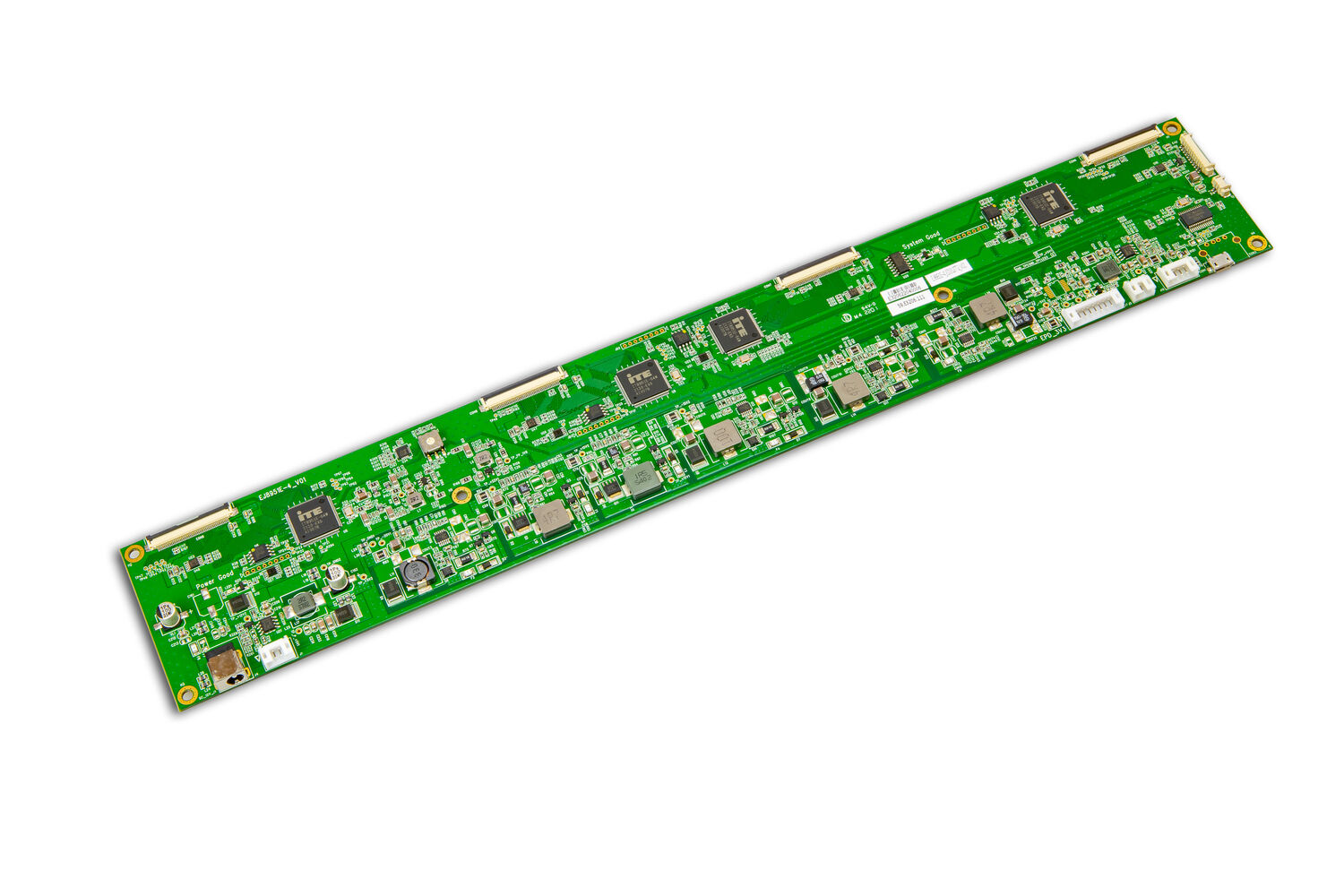

EJ8951-4W USB, SPI 4xTTL 2880*2160 12.0 400*65 Easy driving Bild anzeigen Download EPD Controller
HULK USB SPI 600*448 5.0 110*65 For demonstration goals Bild anzeigen Download EPD Controller
ICE USB TTL 1600*1200 5.0 75*62 For demonstration goals Bild anzeigen Download EPD Controller
SILK USB SPI 600*360 5.0 110*78 For demonstration goals Bild anzeigen Download EPD Controller
V5 USB, Ethernet, Wi-Fi 4xTTL 2880*2160 12.0 / 5.0 185*185 For demonstration goals Bild anzeigen Download
EPD Controller
CONCERTO USB TTL 1600*1200 5.0 120*80 For demonstration goals, R/B/W support Bild anzeigen Download EPD Controller

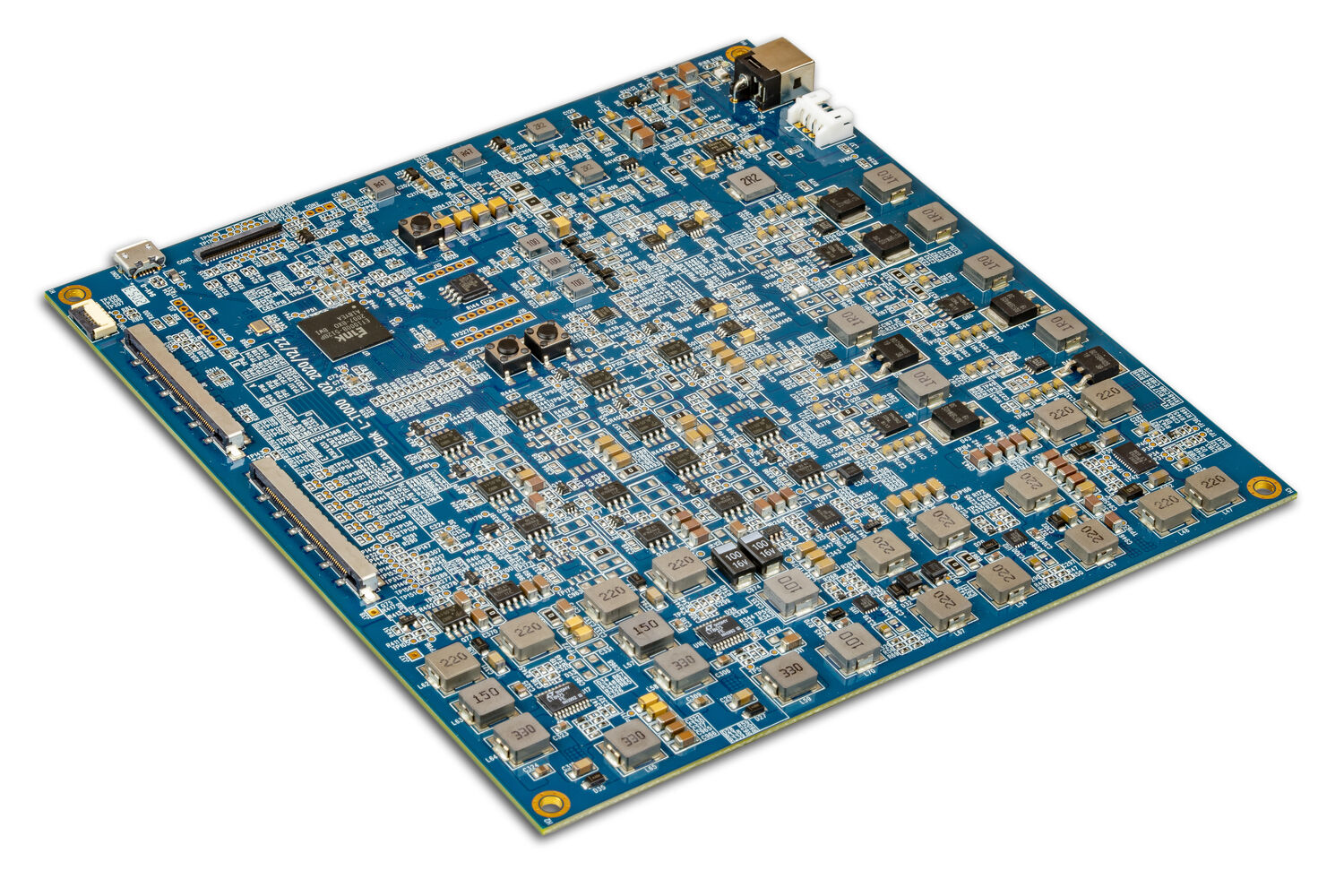

T1000 USB TTL 1600*1200 5 100*50 Full color support, availble in combination with Raspberry Pi
Bild anzeigen

Download
EPD Controller
