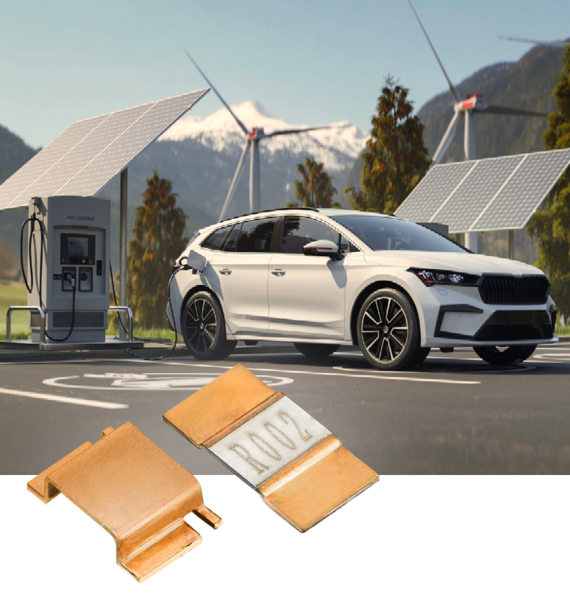

Vom Shunt bis zum Sensor

Zuverlässige Strommessung ist eine wesentliche Voraussetzung für effiziente und sichere Elektronik. Walter Electronic bietet hierfür ein umfassendes Produktsortiment, von sehr genauen Strommesswiderständen über leistungsfähige Shunts bis hin zu anspruchsvollen Stromsensoren.

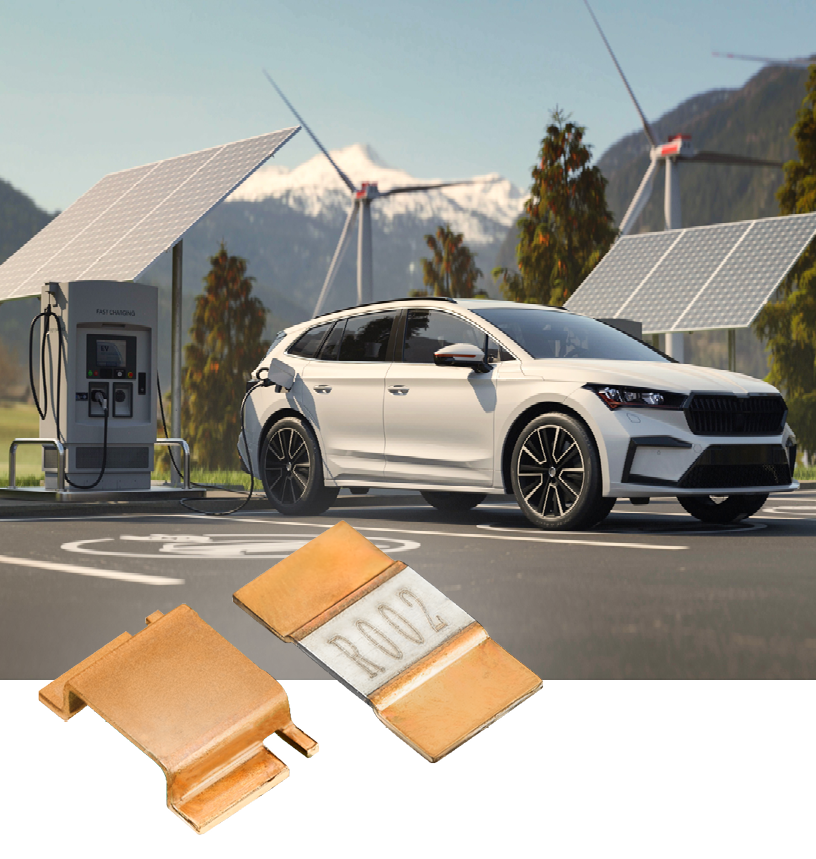

Das Programm umfasst Metallfolien- und Metall-Strip-Strommesswiderstände für die SMD-Montage in Baugrößen von 0201 bis 4527. Je nach Type werden extrem niedrige Widerstandswerte von unter 1 Milliohm erreicht, ideal für verlustarme und hochgenaue Messungen. Typische Temperaturkoeffizienten von ±50 bis ±100 ppm gewährleisten eine hohe Stabilität der Messung.

Im Bereich höherer elektrischer Leistungen decken die Bauteile beispielsweise bei 70 °C ein Spektrum von 0,5W bis 3W ab. Für anspruchsvollere Anwendungen stehen besonders präzise Shunts in größeren Bauformen von 2512 bis 5931 zur Verfügung. Ergänzt wird das Portfolio durch flache Bauformen der Serie MBU, die sich optimal für sehr schmale oder niedrige Designs eignen.

Neben klassischen Lösungen mit Messwiderständen bietet Walter auch Stromsensoren auf Basis elektromagnetischer Effekte wie dem Hall-Effekt an. Diese ermöglichen eine berührungslose und hochzuverlässige Strommessung und erweitern das Anwendungsspektrum erheblich.

Typische Einsatzbereiche finden sich in der Automobilindustrie, im Batteriemanagement sowie in Anwendungen rund um erneuerbare Energien, überall dort, wo Effizienz, Präzision und thermische Stabilität entscheidend sind.
