ASSMANN WSW bietet sein neues miniaturisiertes LED-Board-to-Board Stecksystem an.

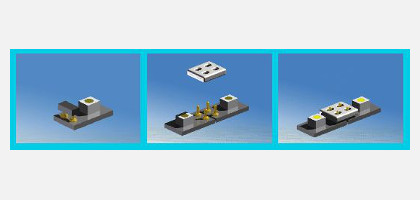

Prinzip des systems:
SMD Kontakte (als Kontakt paar gegurtet) werden auf die Leiterplatte bestückt. Der Verbinder wird von oben aufgesteckt. Kontaktierung ist hergestellt.

Vorteile und Merkmale:

• Schattenfreies Licht durch extrem flache Bauweise
• Miniaturisierung schafft zusätzlichen Bauraum für Linsen und Reflektoren
• Einfache und sichere Verbindung von LED Schienen und LED Bänder
• Mehrmaliges Lösen und Stecken der Verbindung ist möglich
• Unkomplizierter Austausch von Leiterplatten oder Lichtschienen im Bedarfsfall. Keine Lötung oder Ausbau der Beleuchtungseinheit ist dabei erforderlich.
• Sehr geringer LED-Abstand am Verbinder möglich
• Zwei oder mehrpolige Ausführung

Allgemeine technische Daten:

• Kontaktwiderstand: <=10 mOhm
• Einsatztemperatur: -50°C ÷ +100°C
• Bemessungsspannung: 50 VAC / 120 VDC
• Prüfwechselspannung: 500 VAC
• Bemessungsstrom: 5 A (RT)
• Aufsteckkraft: ca. 4 N / Kontakt
• Abziehkraft: ca. 2 N / Kontakt
• RoHS conform
