Flexible Flachkabel (FFC) sind heute in vielen elektronischen Anwendungen unverzichtbar – sie ermöglichen eine platzsparende und zuverlässige Verbindung von Kabeln mit Leiterplatten oder auch zwischen zwei Leiterplatten, die räumlich beliebig zueinander angeordnet werden können. Für diese Aufgaben bieten FFC-Steckverbinder eine besonders wirtschaftliche und vielseitige Lösung.
Beck Elektronik vertreibt seit vielen Jahren Steckverbinder des Herstellers CviLux, die sich sowohl in der Automobilindustrie als auch in zahlreichen weiteren Industriezweigen bewährt haben.
Mit der neuen FFC-Steckverbinder-Baureihe CF92 stellt CviLux nun eine Innovation vor:

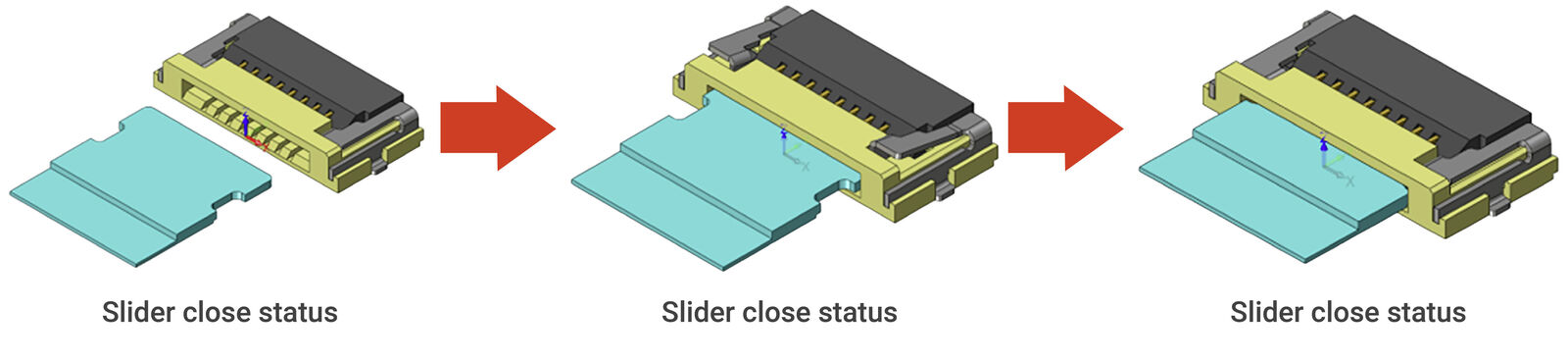

Dank Autolock-Funktion verschließt der Steckverbinder für SMD-Montage nach dem Einführen des Kabels automatisch – der Bügel wird hierbei nicht betätigt. Das spart nicht nur Zeit und Kosten in der Produktion, sondern sorgt auch für eine exakte Positionierung des Kabels. Gleichzeitig werden die Auszugskräfte sowohl vertikal als auch horizontal deutlich erhöht, was die Zuverlässigkeit der Verbindung verbessert. Selbstverständlich kann wie bei klassischen FFC-Steckverbindern das Kabel durch Betätigen des Bügels vom Steckverbinder gelöst werden.
FFC-Steckverbinder mit Autolock-Funktion (Bild: Beck Elektronik; Quelle: CviLux)
Typische Einsatzbereiche
Typische Einsatzbereiche reichen von Infotainment- und Display-Systemen im Automobil über Sensor- und Steuerungseinheiten bis hin zu Anwendungen in der Medizintechnik, Industrieelektronik oder Consumer-Produkten.

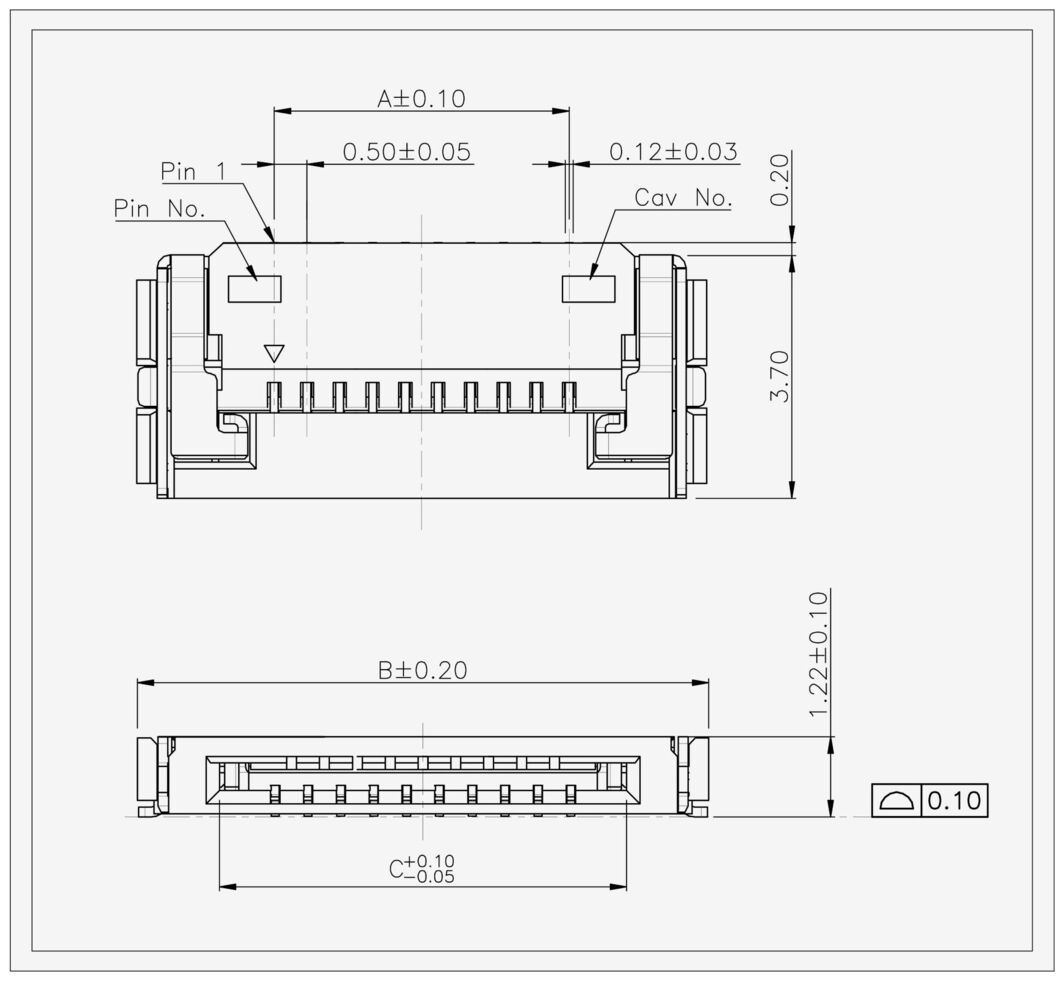

Die neue CF92-Baureihe ist für die horizontale SMT-Montage ausgelegt, verfügt über einen Polabstand von 0,5mm und eignet sich für Ströme bis 0,5A sowie Spannungen bis 50V. Der Steckverbinder ist von 4 bis 30 Pole erhältlich. Die Kontakte können verzinnt oder mit einer Goldbeschichtung geliefert werden. Selbstverständlich wird es als Tape & Reel verpackt.
Fazit: Mit dem FFC-Steckverbinder CF92 bietet CviLux eine Lösung, die Montageprozesse effizienter gestaltet, die Positionierung erleichtert und die Zuverlässigkeit erhöht. Beck Elektronik liefert diese Technologie direkt an Ihre Anwendung.
Über CviLux
Der führende Steckverbinderhersteller CviLux wurde 1990 in Taiwan gegründet und fertigt an fünf IATF zertifizierten Standorten in Asien mit insgesamt über 600 Mitarbeitern. Das Unternehmen verfügt über einen eigenen Werkzeugbau für alle Werkzeuge und baut zugehörige Montage- und Prüfmaschinen ebenfalls selbst. Dank vorhandener Labore werden die einschlägigen Normen für Steckverbinder erfüllt.
CviLux ist sowohl in der Automobilzulieferindustrie als auch im Konsumgerätebereich sowie im Industriesegment sehr aktiv. Die Stärken liegen im Bereich der FFC/FPC-Steckverbinder, der Leiterplattensteckverbinder, der Stiftleisten sowie der USB-Anschlüsse.
BECK und CviLux sind seit Jahren erfolgreiche Partner und erarbeiten gemeinsam mit Kunden aus aller Welt passende Lösungen, bei Bedarf auch durch technische Modifikationen der Steckverbinder. Dies schließt die Erfüllung der entsprechenden Normen mit ein.
Für weitere Informationen wenden Sie sich gerne jederzeit an Ihre Ansprechpartnerin oder Ihren Ansprechpartner in unserem Hause oder schreiben Sie uns eine Mail an info@beck-elektronik.de

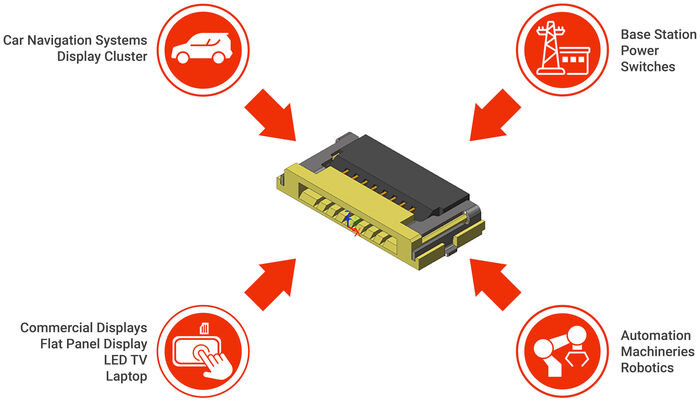

Anwendungsbeispiel: FFC-Steckverbinder in der Automobilindustrie (Bild: Beck Elektronik/ Adobe Stock)
